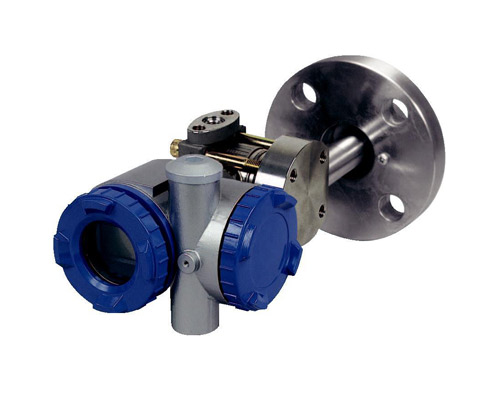

FKC差压流量变送器

FCX-AIII系列差压(流量)变送器能准确测量差压,并把它转换成DC4~20mA的输出信号。该变送器采用了由微加工技术制成的硅微电容传感器和微处理器,具有优异的特性和功能,小巧、轻便,环境适应性优良,适用于所有的领域。若使用手持通信器(另售品),可通过远程操作,在不影响变送器DC4~20mA输出信号的同时,进行显示与设定。
      特    点
  1. 高准确度
  差压(流量)变送器在0.1~3000kPa的测量范围内,可进行高准确度测量。标准精确度:±0.065%,高准确度(选配):±0.04%正负零点迁移,无需进行线性度调整。
  2. 优异的环境适应性
  先进的浮动膜盒保护传感器不受温度、静压与过压的影响,
  将现场的综合测量误差控制到最小。
  3. 优异的操作性和使用便利性
  在任何应用场合均能发挥优异的操作性和使用便利性。
  · 所有量程满足防爆要求
  · 备有5位数字指示器
  · 备有不锈钢的传输部外壳
  · 备有内置RFI滤波器和避雷器
  · 备有各种抗腐蚀材料
  可以使用富士通信协议/HART通信协议,FOUNDATION现场总线,过程现场总线进行通信可以使用富士协议和HART协议两个通信协议进行通信。而且,通过改变电子线路,还可以使用FOUNDATION现场总线和专业现场总线。
      规   格
· 被测流体 : 液体、气体、蒸汽
· 测量范围、工作压力:
· 输出信号(1) FKC:DC4~20mA+HART协议(2) FDC: Fieldbus FOUNDATION协议或PROFIBUS-PA
· 容许负载电阻(参见图2): 0~600Ω(DC 24V时)
注: 与手持通信器进行通信时, 至少需要250Ω的负载电阻。
· 电源(参见图2): DC 10.5 45V
                   DC 10.5 26V
                   DC 10.5 32V
· 通信线路条件: 线路长度:最长2km0.75~1.25mm2控制仪表用电缆,超过1km时使用双绞电缆
   负载电阻:250~600Ω(DC 24V,包含电缆电阻)
   负载电容:0.22μF以下
   负载电感:3.3mH以下
   与动力线的间隔:15cm以上(请避免平行配线)注: 本安防爆规格的线路条件有所不同,请参见使用说明书。
· 饱和电流: 上限 20.0~21.6mA(可变)下限 3.2~4.0mA(可变)
· 阻尼: 时间常数可在0~32秒内调整
· 调整功能: 零点、满量程
·可从传输部外壳外侧进行零点调整。
· 将传输部外壳内部的切换开关置于满量程侧,即可从外壳外侧进行满量程调整。
·可利用手持通信器进行远程调整。
· 零点迁移: 可在最大量程的-100%到+100%的范围内迁移
· 正/反动作切换: 可进行正、反双向切换(通过手持通信器的设定切换)
· 过程量方向: 输出保持
        输出20.0~21.6mA(可变)
        输出3.2~4.0mA(可变)(可通过手持通信器以0.1mA为步长进行设定)
